siros Posted November 30, 2005 Report Share Posted November 30, 2005 Tjena Sitter nu i ett mycket dumt läge, jag har glömt min el böcker i skolan och sitter nu och försöker lösa en uppgift. Jag vänder mig till er i detta forum som hjälpt mig tidigare. uppgift: beräkna fasförskjutningen på en induktiv krets, med resistiviteten 25ohm, 380V samt 1.2A. Av det lilla som satt sig i huvudet, vet jag att jag ska använda mig av en motståndstriangel och med hjälp av den beräkna Cosinus Fi värdet som sedan inverteras på räknedosan och ger mig fasförskjutningen i antal grader. Den närliggande kateten i triangeln motsvarar R (resistansen), den motstående kateten motsvarar XL (reaktansen) och hypotenusan ska motsvara Z (impedansen, det totala växelströmsmotståndet) Nu till själva frågan. Jag har glömt av hur man räknade ut XL. det går tyvärr inte att hoppa över XL trots att man kan få svaret utan den. Läraren snackar om att man ska kunna förstå hela sammanhanget bla bla bla. Hur får man fram XL Finns det möjligtvis någon elektriker eller annan elkunnig som kan hjälpa mig Mvh Siros Link to comment Share on other sites More sharing options...
sleget Posted November 30, 2005 Report Share Posted November 30, 2005 Jo jag är visserligen anställd som elektriker, men det var MYCKET länge sedan jag satt och pillade med sådant Link to comment Share on other sites More sharing options...
Guest Gote Posted November 30, 2005 Report Share Posted November 30, 2005 Känns som du får utveckla lite, om du har vinkeln fi och den totala impedansen Z får du XL=Z*sin(fi). Annars är ju reaktansen imaginärdelen av impedansen och det borde bara vara att plocka ut den när du beräknat kretsens totala impedans. Hoppas detta hjälpte lite iaf, längesen jag läste elektronik nu Link to comment Share on other sites More sharing options...
eskil Posted December 1, 2005 Report Share Posted December 1, 2005 Ganska enkelt. Först räknar du ut impedansen med ohms lag Z = I / U (I och U har du givna i uppgiften). När du sedan har impedansen så får du dela upp den i resistiv och reaktiv del. Minns att Z^2 = R^2 + XL^2 Resten får du klura ut själv. Link to comment Share on other sites More sharing options...
PingisÖga Posted December 1, 2005 Report Share Posted December 1, 2005 Känns inte speciellt bra att man höll på med det här förra året i skolan, Och ändå redan har glömt det...vad kommer jag bli för elektriker igentligen Men jag får känslan av att det inte är något man använder sig ofta av i det verkligen Elektriker Livet, Eller? Link to comment Share on other sites More sharing options...
Lt.Beavis Posted December 1, 2005 Report Share Posted December 1, 2005 Utgår från att ni pratar om gymnasial utbilning. Dessa teoretiska uppgifter är till för att ni ska få en bred utbildning, förstå hela sambandet med elektricitet, vad som påverkar vad och därigenom få en klar bild av vad som sker. Sedan kommer några av er läsa vidare på högskola, där läsa någon el-ingenjörs utbildning och då är detta grundläggande för fortsatta fördjupningar i elektricitetens magiska värld. Själv jobbar jag som service-montör inom el / hiss med 19 års yrkeserfarenhet. Det är inte ofta man behöver räkna ut värden vid ex. fel sökningar, och sker det kommer man långt med ohms lag och effekt lagen. Kan bara säga att ju mer efarenhet du får, ju mindre räknar du. Link to comment Share on other sites More sharing options...
H0lK Posted December 1, 2005 Report Share Posted December 1, 2005 Utgår från att ni pratar om gymnasial utbilning.Dessa teoretiska uppgifter är till för att ni ska få en bred utbildning, förstå hela sambandet med elektricitet, vad som påverkar vad och därigenom få en klar bild av vad som sker. Sedan kommer några av er läsa vidare på högskola, där läsa någon el-ingenjörs utbildning och då är detta grundläggande för fortsatta fördjupningar i elektricitetens magiska värld. Själv jobbar jag som service-montör inom el / hiss med 19 års yrkeserfarenhet. Det är inte ofta man behöver räkna ut värden vid ex. fel sökningar, och sker det kommer man långt med ohms lag och effekt lagen. Kan bara säga att ju mer efarenhet du får, ju mindre räknar du. Jo men visst är det så. Det är ju samma sak för många yrkesgrupper. De flesta civilingengiörer sitter ju inte och räknar dagarna i ända heller. Anledningen till att man gör alla teoriuppgifter är ju att man vill att den som jobbar med området ska förstå VAD den gör och VARFÖR man gör det inte bara HUR man gör det. Link to comment Share on other sites More sharing options...
sleget Posted December 2, 2005 Report Share Posted December 2, 2005 Alldeles utomordentligt sant det som sagts ovan! Det enda man behöver veta som elektriker egentligen är vad som är AJ! och inte. Av egen erfarenhet vet jag: Om elen börjar låta - SPRING! Om elen börjar lukta - ÖVERTID! Alla vet väl oxå att alla elkablar är isolerade bara för att inte röken skall läcka ut???? Link to comment Share on other sites More sharing options...
PingisÖga Posted December 2, 2005 Report Share Posted December 2, 2005 Om elen börjar låta - SPRING! Om elen börjar lukta - ÖVERTID! *asgarv* :P Av den erfarenhet av el jag har så e det så sjukt sant! Bra ordspråk...det ska ja komma ihåg..tack Link to comment Share on other sites More sharing options...
eskil Posted December 2, 2005 Report Share Posted December 2, 2005 Datorer drivs av rök. När datorn går sönder läcker röken ut. Link to comment Share on other sites More sharing options...
corneliu Posted December 5, 2005 Report Share Posted December 5, 2005 Om elen börjar låta - SPRING!Om elen börjar lukta - ÖVERTID! *asgarv* :P Av den erfarenhet av el jag har så e det så sjukt sant! Bra ordspråk...det ska ja komma ihåg..tack Tumregel; Om elen börjar synas- Spring fortare... Link to comment Share on other sites More sharing options...

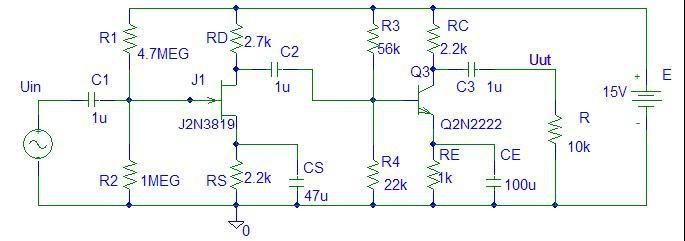

Fk Zak Posted September 19, 2006 Report Share Posted September 19, 2006 Mmm jag behöver lite hjälp med en elektronikuppgift. Säg att jag sätter signalfrekvensen till sin 1kHz och 5mV amp. Hur räknar jag ut spänningsförstärkningen (Uut/Uin) och fasförskjutningen för dels första stegen, andra stegen och dessa gemensamma? Någon som är skicklig på detta? Link to comment Share on other sites More sharing options...
magnus242 Posted September 19, 2006 Report Share Posted September 19, 2006 El är Fel!!!! B) Link to comment Share on other sites More sharing options...
eskil Posted September 20, 2006 Report Share Posted September 20, 2006 Hur räknar jag ut spänningsförstärkningen (Uut/Uin) och fasförskjutningen för dels första stegen, andra stegen och dessa gemensamma? Pspice Link to comment Share on other sites More sharing options...
larsev Posted September 20, 2006 Report Share Posted September 20, 2006 Hur räknar jag ut spänningsförstärkningen (Uut/Uin) och fasförskjutningen för dels första stegen, andra stegen och dessa gemensamma? Pspice 404 File not found Link to comment Share on other sites More sharing options...
Forumsledning henke Posted September 20, 2006 Forumsledning Report Share Posted September 20, 2006 Här finns den att ladda ner FREE! http://www.electronics-lab.com/downloads/schematic/013/ Link to comment Share on other sites More sharing options...
Guest J-Star Posted September 20, 2006 Report Share Posted September 20, 2006 Hur räknar jag ut spänningsförstärkningen (Uut/Uin) och fasförskjutningen för dels första stegen, andra stegen och dessa gemensamma? Pspice Nu var ju faktiskt frågan "Hur räknar jag ut..."... med enskild betoning på orden i fetstil. Inte "Hur får jag reda på svaret på enklast möjliga sätt". ;) /J Link to comment Share on other sites More sharing options...
Fk Zak Posted September 21, 2006 Report Share Posted September 21, 2006 Rätt J-star! Kanske värt att notera att jag ritat upp schemat i just PSpice. Och precis som J-star säger ville jag ha hjälp med hur man räknar ut det hela. För hand dvs. Nåja, är iaf löst nu. Speciellt tack till Magnus242 för uppmuntrande ord på vägen. /Zacke Link to comment Share on other sites More sharing options...
